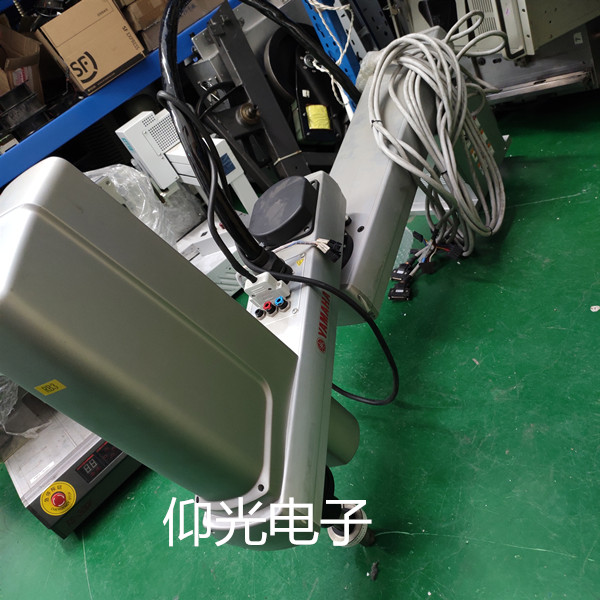

YAMAHA机器人RCX340控制器报警故障维护
伺服－ 001 操作面板紧急停止
SRVO － 001 Operator panel E-stop
［现象］按下了操作箱／操作面板的紧急停止按扭。
SYST-067 面板 HSSB 断线报警同时发生，或者配电盘上的 LED（绿色）熄灭时，主板（JRS11）
－配电盘（JRS11）之间的通信有异常，可能是因为电缆不良、配电盘不良、或主板不良。
(注释)
［对策 1］解除操作箱／操作面板的紧急停止按扭。
［对策 2］确认面板开关板（CRM51）和紧急停止按扭之间的电缆是否断线，如果断线，则
更换电缆。
［对策 3］如果在紧急停止解除状态下触点没有接好，则是紧急停止按扭的故障。逐一更换开关单元或操作面板。
［对策 4］更换配电盘。
［对策 5］更换连接配电盘（JRS11）和主板（JRS11）的电缆。
在采取对策 6 之前，完成控制单元的所有程序和设定内容的备份。［对策 6］更换配电盘。
（注释）SYST-067 面板 HSSB 断线报警同时发生，或 RDY LED 熄灭时，有时会导致下面的报警等同时发生。（参阅示教操作盘的报警历史画面）
伺服-001 操作面板紧急停止
伺服-004 栅栏打开
サーボ-007 外部紧急停止
伺服-204 外部（SVEMG 异常）紧急停止
伺服-213 保险丝熔断（面板 PCB）
伺服-280 SVOFF 输入
伺服－ 002 示教操作盘紧急停止
SRVO － 002 Teach pendant E-stop
［现象］按下了示教操作盘的紧急停止按扭。
［对策 1］解除示教操作盘的紧急停止按扭。
［对策 2］更换示教操作盘。
伺服－ 003 紧急时自动停机开关
SRVO － 003 Deadman switch released
［现象］在示教操作盘有效的状态下，尚未按下紧急时自动停机开关。
［对策 1］按下紧急时自动停机开关并使机器人操作。
［对策 2］更换示教操作盘。
