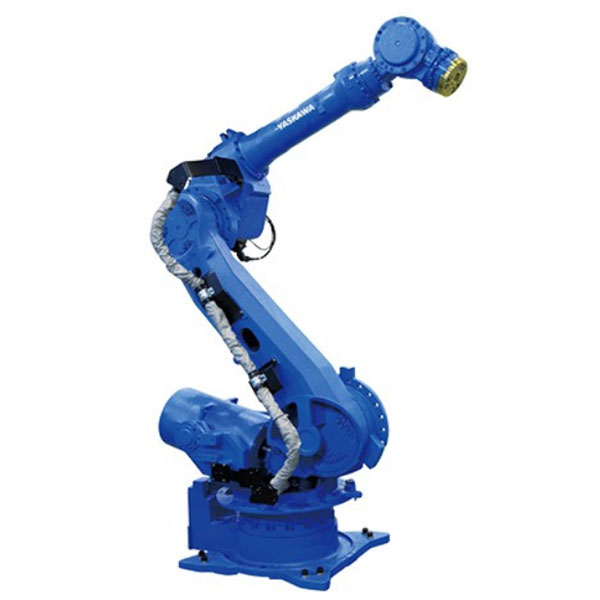

安川机器人故障维修处理方法

品牌：安川

上架时间：2022-1-18 发布者：mzx

产品描述：安川机器人故障处理的方法 1、电机在一个方向上比另一个方向跑得快；（1）故障原因：无刷电机的相位搞错。处理方法：检测或查出正确的相位。（2）故障原因：在不用于测试时，测试/偏差开关打在测试位置。处理方法：将测试/偏差开关打在偏差位置。

立即咨询

安川机器人故障处理的方法
1、电机在一个方向上比另一个方向跑得快；
（1）故障原因：无刷电机的相位搞错。
处理方法：检测或查出正确的相位。
（2）故障原因：在不用于测试时，测试/偏差开关打在测试位置。
处理方法：将测试/偏差开关打在偏差位置。
（3）故障原因：偏差电位器位置不正确。
处理方法：重新设定。
2、示波器检查驱动器的电流监控输出端时，发现它全为噪声，无法读出；故障原因：电流监控输出端没有与交流电源相隔离（变压器）。
处理方法：可以用直流电压表检测观察。
3、电机失速
（1）故障处理方法：可以尝试一下方法
a.如果可能，将位置反馈极性开关打到另一位置。（某驱动器上可以）
b.如使用测速机，将驱动器上的TACH+和TACH-对调接入。
C.如使用编码器，将驱动器上的ENCA和ENCB对调接入。
d.如在HALL速度模式下，将驱动器上的HALL-1和HALL-3对调，再将Motor-A和Motor-B对调接好。
（2）故障原因：编码器速度反馈时，编码器电源失电。
处理方法：检查连接5V编码器电源。确保该电源能提供足够的电流。如使用外部电源，确保该电压是对驱动器信号地的。
4、当电机转动时，LED灯闪烁；
（1）故障原因：HALL相位错误。
处理方法：检查电机相位设定开关（60/120）是否正确。多数无刷电机都是120°相差。
（2）故障原因：HALL传感器故障
处理方法：当电机转动时检测Hall A.Hall B，HallC的电压。电压值应该在5VDC和0之间。
5、LED灯始终保持红色；故障原因：存在故障。
6、LED灯是绿的，但是电机不动；
（1）故障原因：一个或多个方向的电机禁止动作。
处理方法：检查+INHIBIT和-INHIBIT端口。
（2）故障原因：命令信号不是驱动器信号地的。
处理方法：将命令信号地和驱动器信号地相连。
